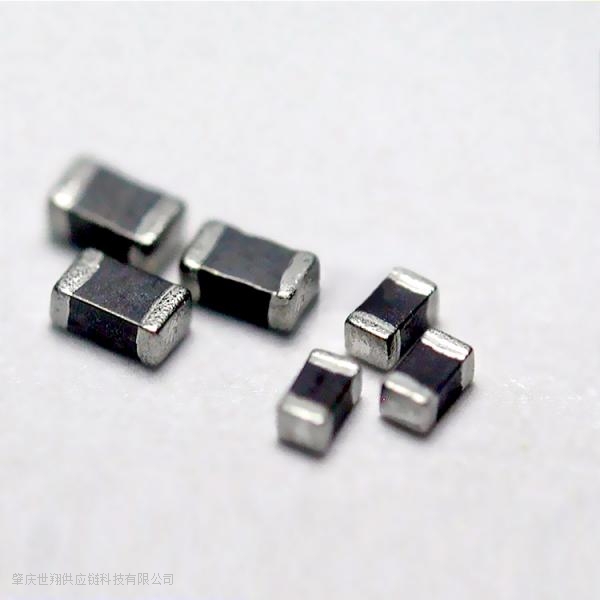

贴片磁珠 磁珠,也叫磁芯,也叫磁环。 专用于抑制信号线、电源线上的高频噪声和尖峰干扰,还具有吸收静电脉冲的能力。 1、片式磁珠的功能主要是消除存在于传输线结构(PCB电路)中的RF噪声。 2、大电流磁珠采封闭磁路结构,可高密度安装、并避免干扰,良好的焊锡性、及耐热性,大电流达6A。
贴片磁珠的主要原料是铁氧体(一种立方晶格构造的亚铁磁性资料),铁氧体是以铁镁合金或铁镍合金为资料,它的制造工艺和机械功能与陶瓷类似,灰黑色。铁氧体资料是电磁搅扰滤波器中常常运用的一类磁芯就,这种资料的特点是高频损耗十分大,具有很高的导磁率,它可以使电感的线圈绕组之间在高频高阻的状况下发生的电容最小。 铁氧体资料通常使用于高频状况,由于在低频时它们次要出现电感特性,使得损耗很小。在高频状况下,它们主要出现电抗特性并且随频率改动。实践使用中,铁氧体是作为射频电路的高频衰减器运用的,铁氧体可以较好的等效于电阻以及电感的并联,低频下电阻被电感短路,高频下电感阻抗变得相当高,以致于电流全部经过电阻。铁氧体的电阻特性决议是一个耗费安装,高频能量在下面转化为热能。 |
